? ? ? ? 電力系統停電、故障的原因不外乎電壓升高和下降兩大類，因此為了提高電力系統的運行性，除了盡可能限制電力系統出現的過電壓外，還要盡量提高電氣設備的絕緣水平。電力系統中的絕緣，包括發電廠、變電所中電氣設備的絕緣和輸配電線路的絕緣。從絕緣結構和特性區分，有與大氣直接接觸的絕緣部件和與大氣不直接接觸的絕緣部件，即外絕緣和內絕緣。
?
? ? ? ? 電力系統絕緣配合是指綜合考慮電氣設備在系統中可能承受的各種作用電壓(工作電壓及過電壓)、保護裝置的特性和設備的絕緣特性對作用電壓的耐受特性之間的關系。其根本任務是正確處理過電壓和絕緣這一對矛盾，合理地確定電氣設備的絕緣水平，使設備造價、維護費用和設備絕緣故障引起的事故損失費用三者總和為小。也就是說，在技術上要處理好各種作用電壓、限壓措施及設備絕緣耐受能力三者之間的配合關系，在經濟上協調投資費用、維護費用及事故損失費用三者的關系，既不因絕緣水平取得過高而使成本大增，也不因絕緣水平取得過低而使***性下降，造成更大的經濟損失。
?
? ? ? ? 絕緣配合的核心問題就是確定各種電氣設備的絕緣水平。所謂電氣設備的絕緣水平是用電氣設備可以承受的試驗電壓值表示的。在此電壓作用下，絕緣不應發生閃絡、放電或其他損壞現象，同一設備絕緣在不同的作用電壓下，其絕緣水平也是不同的。
?
? ? ? ? 為考核電氣設備絕緣承受運行電壓、工頻過電壓、雷電過電壓及操作過電壓的能力，對絕緣規定了短時(1min)工頻耐受電壓值;對外絕緣還規定了干狀態和濕狀態下的工頻放電電壓。為考核絕緣在承受長期工作電壓和工頻過電壓作用下內絕緣老化和外絕緣耐污穢性能，規定了長時間(1-2h)工頻耐受電壓值。為考核絕緣承受雷電過電壓作用的能力，規定了雷電沖擊試驗電壓值，這些試驗電壓值在各國的國家標準中都有規定。

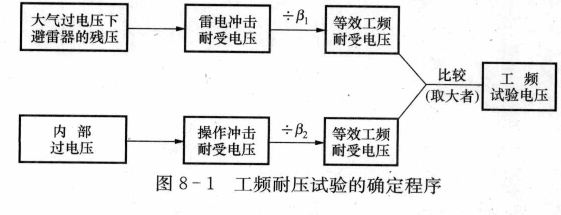

? ? ? ? 通常，除了型式試驗和操作沖擊試驗外，對于3~220kV的低、中、高壓系統，因操作或雷電沖擊電壓對絕緣的作用可用工頻電壓等效，所以，一般對電氣設備只作1min工頻耐壓試驗，其確定程序如圖8-1所示。β1、β2為雷電沖擊和操作沖擊電壓的沖擊系數。
