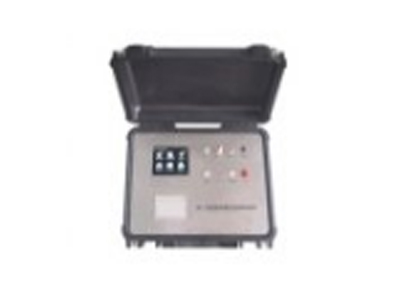

HDJD-502 SF6密度繼電器校驗測試儀

SF6開關是電力系統中已經被廣泛的應用的電器。而其的可靠運行也成為電力系統穩定供電的重要保障之一。

在線溝通

產品詳情

? ?SF₆開關是電力系統中已經被廣泛的應用的電器。而其的運行也成為電力系統穩定供電的重要之一。SF₆密度繼電器是在安裝在SF₆開關上用來監測SF₆氣體密度變化的手段。因此SF₆密度繼電器的好壞直接關系著開關是否能夠正常運行。因此DL/T596-1996《電力設備預防性試驗規程》規定要定期對SF₆密度繼電器進行校驗。

產品功能

? ? ? ?1、該校驗儀吸收國內同類產品經驗，運用了準確的SF₆氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF₆氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決目前現場對SF₆氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF₆氣體的浪費。

? ? ? ?2、全自動對密度繼電器和壓力表進行校驗。

? ? ? ?3、結構緊湊，體積小，重量輕，便于攜帶。

? ? ? ?4、機電一體化程度高，性能。

? ? ? ?5、大屏幕彩色液晶，WINDOWS菜單，直觀、簡便。

? ? ? ?6、采用的電源具有UPS功能，適合野外作業。

? ? ? ?7、配有微型打印機，隨時打印測試結果。

? ? ? ?8、密封性能好，校驗過程中不浪費SF₆氣體。

? ? ? ?9、連接氣管兩端配有進口快速逆止閥，操作簡便又防止管路進入水份和空氣。大多數密度繼電器無須拆卸即可直接進行校驗。

? ? ? ?10、采樣點加有智能電壓保護器，采樣點魚夾誤接220V電壓也不會損壞校驗儀，使用更安全。

產品參數

工作電源?	交直流兩用，內置充電電池，可連續工作數小時，AC220V±10%，50Hz
精 ? ?度	0.25級(可以根據用戶要求定制)
顯示方式	3.5寸真彩液晶顯示
打印方式	針式微打
測量壓力范圍	0~1.0Mpa
校驗壓力范圍	20℃時標準壓力0~0.9Mpa
系統溫度范圍	-50℃~+100℃
系統溫度儀	-50℃~+100℃
外形尺寸?	25824088
儀器重量	約2.5Kg
壓力分辨率	0.0001Mpa
溫度分辨率	0.1℃ 5.6
存儲容量	50~100條
通信接口	USB2.0，支持?jǐn)?shù)據分析軟件
